本文中，“计算配筋简图”为satwe中“混凝土构件配筋及钢构件应力比、下翼缘稳定验算应力简图”习惯性叫法。

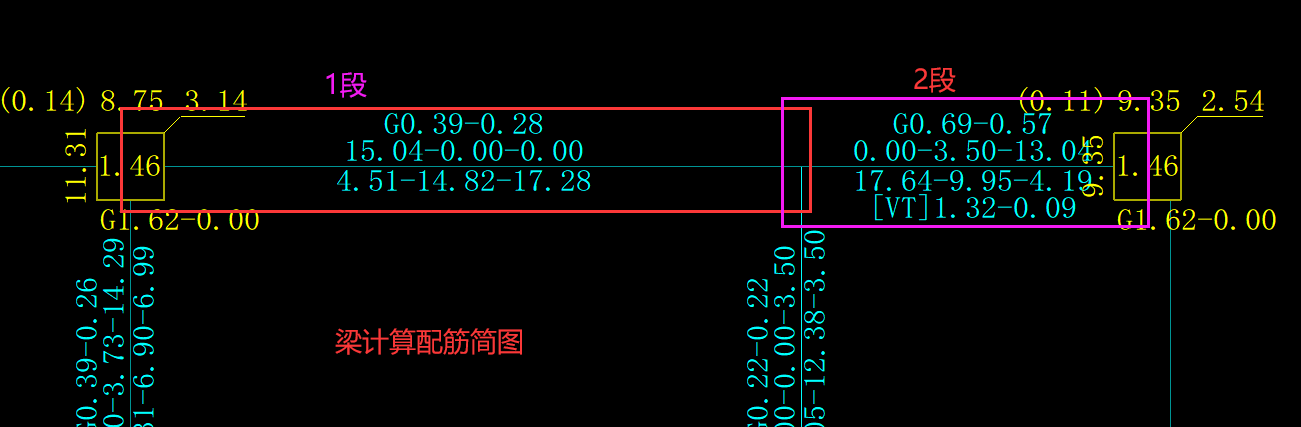

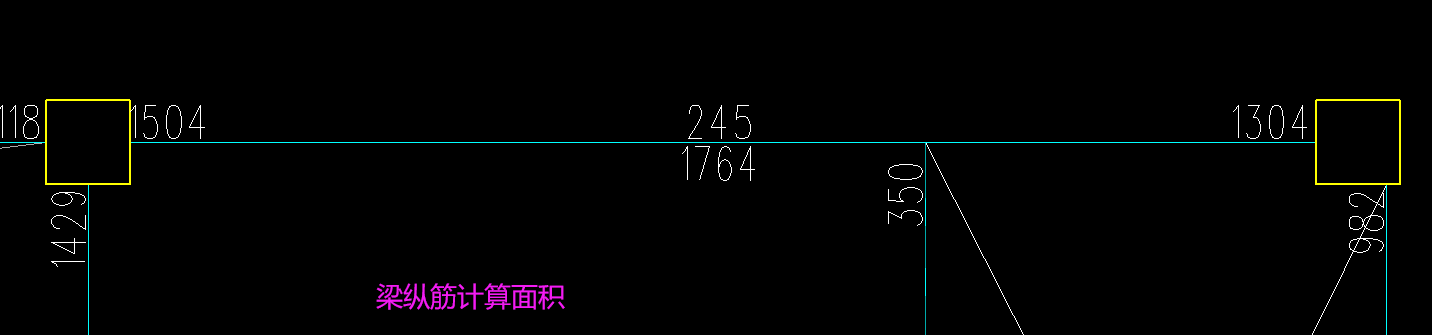

以这跨梁为例来介绍计算配筋简图与施工图模块处计算配筋值的区别。

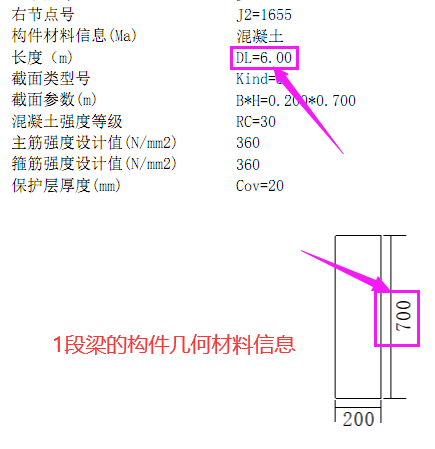

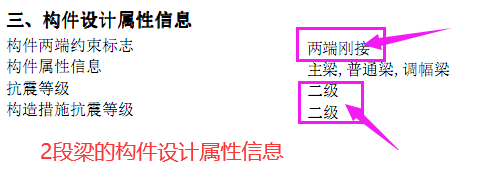

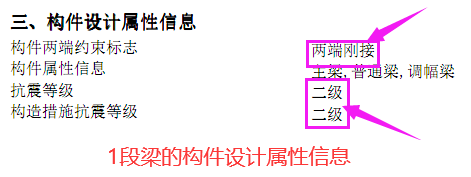

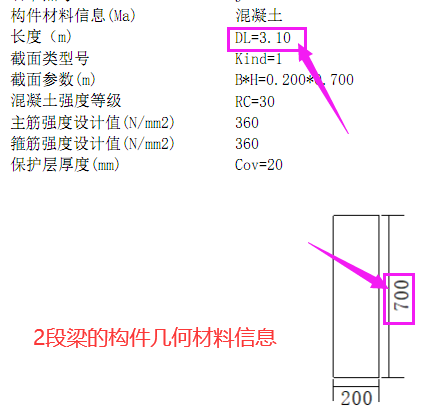

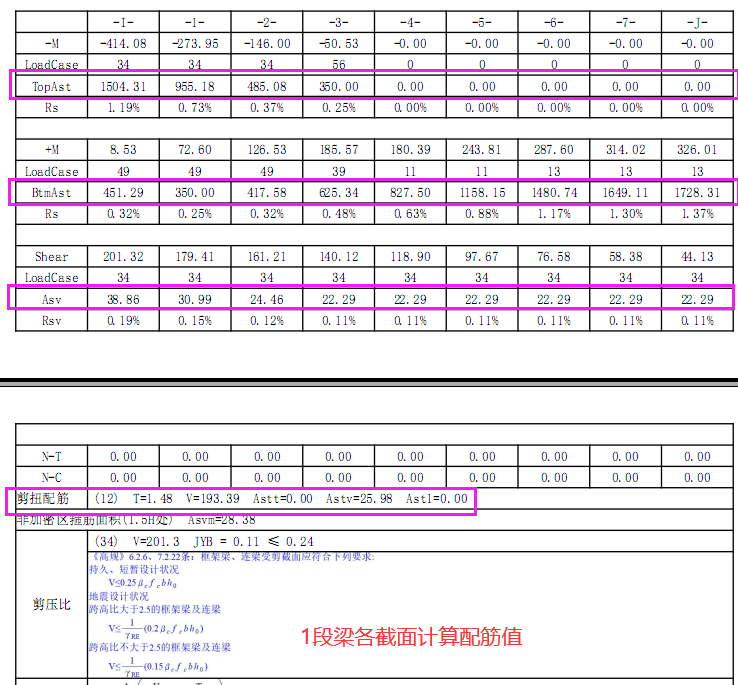

计算配筋简图中，1段、2段梁的构件信息如下：

      计算配筋简图中计算配筋面积的取值范围及计算过程在《satwe计算配筋简图中梁各数值的取值范围及计算过程》一文中已经介绍过，下面介绍施工图模块处纵筋计算配筋面积、箍筋计算面积的取值范围及计算过程。

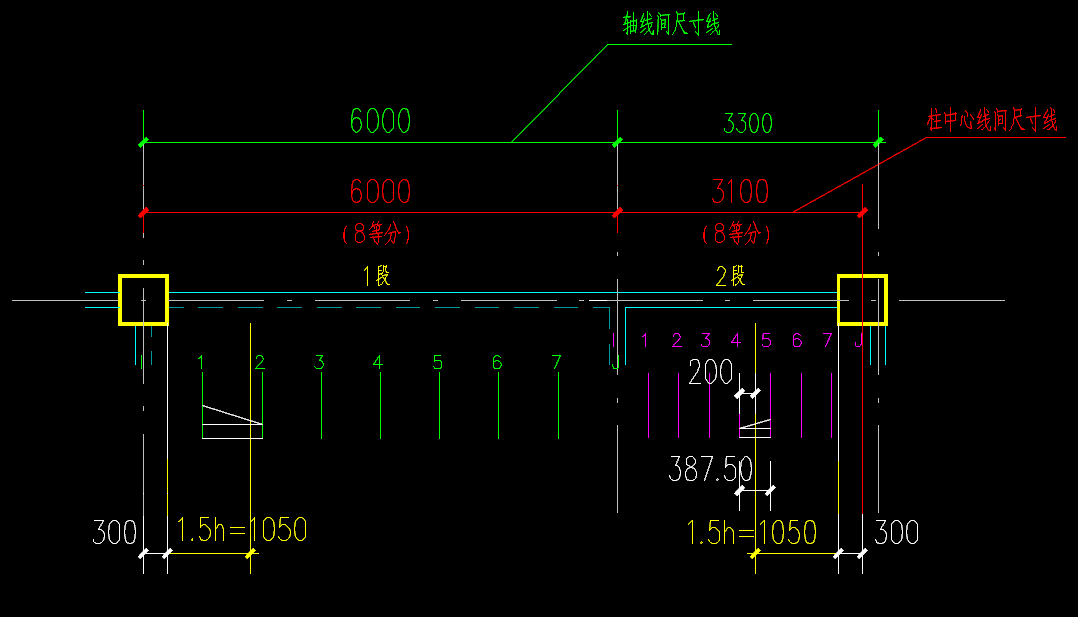

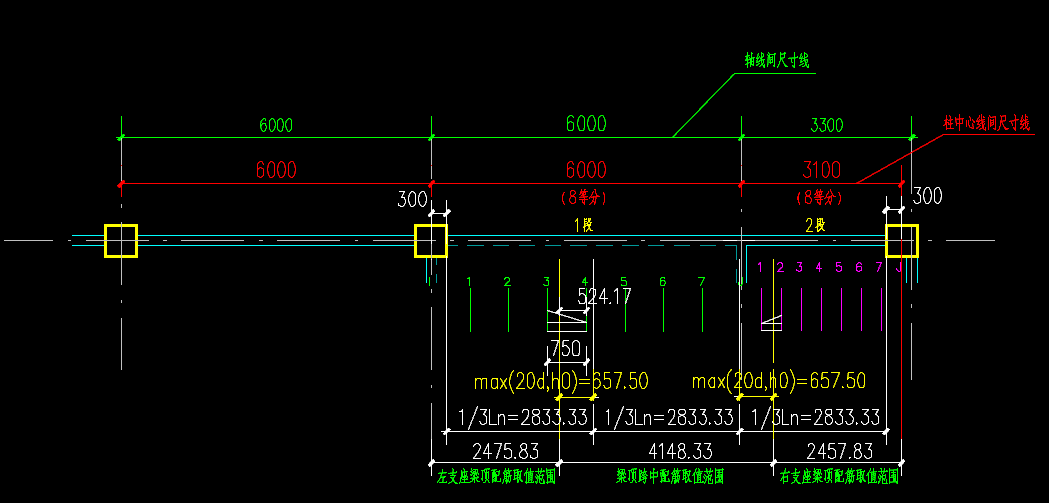

       梁纵筋面积计算简图如下：

 梁顶左支座计算配筋面积：由于1段梁Astt=0，所以取1段梁I截面~上图左侧黄竖线截面之间计算配筋面积的较大值，查看1段构件信息，为1504.31，四舍五入取整为1504mm²。

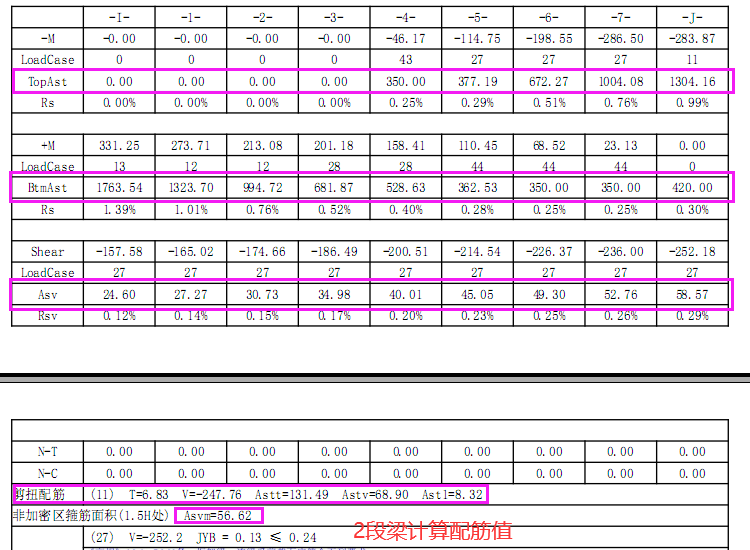

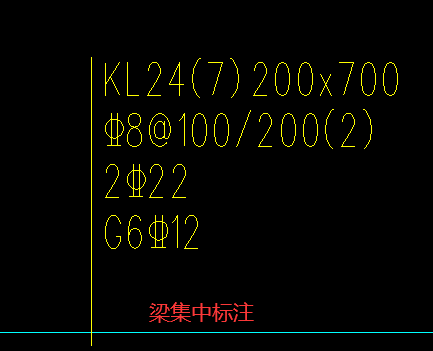

 梁顶右支座计算配筋面积：由于Astt=131.49mm²，梁高700mm时配置6C12腰筋抗扭，其面积678mm²大于131.49mm²，所以取上图右侧黄竖线~2段梁J截面之间计算配筋面积的较大值，查看2段构件信息为1304.16，四舍五入取整为1304mm²。

       梁顶跨中计算配筋面积取值：取上图中两条黄竖线之间梁顶计算配筋面积的较大值。查看构件信息，显然较大值位于左侧黄竖线截面位置。计算过程如下：

        524.17/750x(350-0)+0=244.61，四舍五入取整为245mm²。

        梁底取I、1~7、J截面梁底计算配筋面积的较大值，即：1763.54，四舍五入取整为1764mm²。

        箍筋加密区、非加密区计算简图如下：

      箍筋加密区计算配箍面积：取1段梁、2段梁构件信息中I、1~7、J截面的抗剪箍筋面积Asv及剪扭箍筋面积Astv共20个值中的较大值，即68.90mm²。

 从1段梁、2段梁的构件信息来看，非加密区的箍筋计算面积最大值位于上图右侧黄竖线截面位置。计算过程如下：

(68.90-58.57)+200/387.50x(45.05-40.01)+40.01=52.94

非加密区箍筋计算面积，四舍五入取53mm²。

      结论：

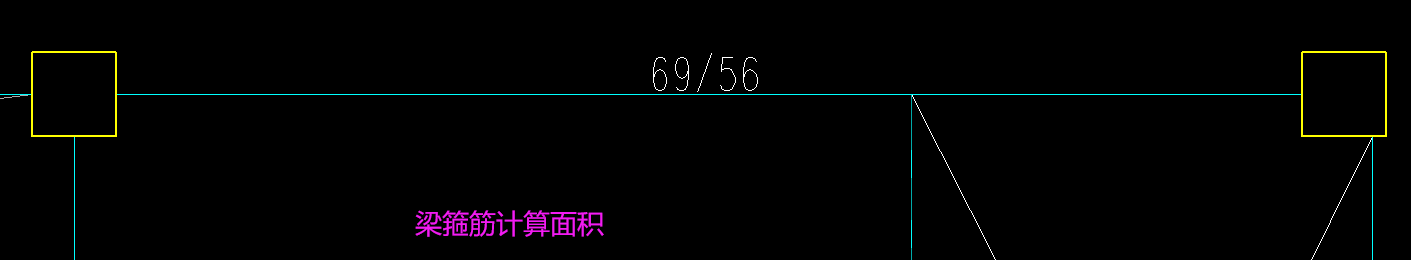

      1、 推导的结果除箍筋非加密区的计算面积53mm²与施工图模块处计算配箍面积56mm²不一致外，其余值（梁顶支座、梁顶跨中、梁底、箍筋加密区）均一致。Satwe研发人员已经对照本文查看了程序源代码，确认非加密区箍筋计算代码存在问题，正在修改调整中。

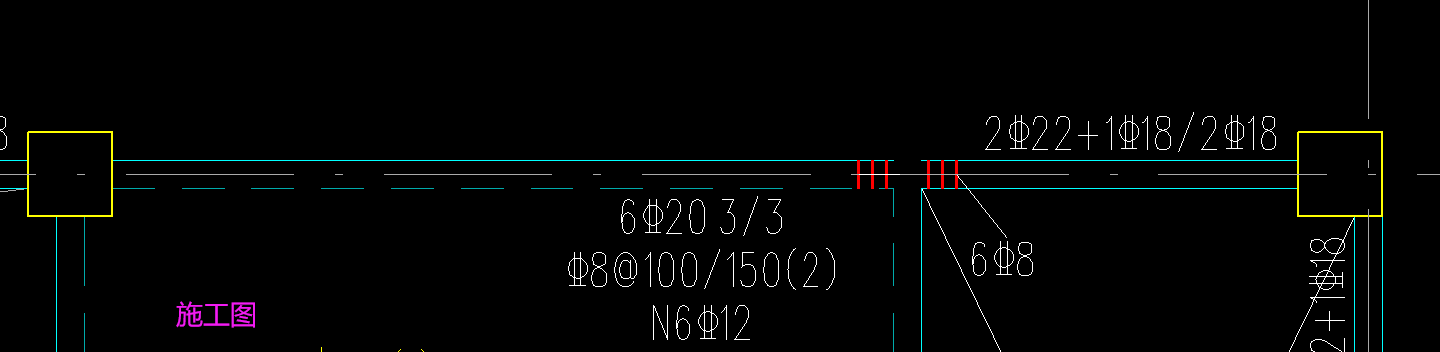

      2、 计算配筋简图与施工图模块处的计算配筋面积取值范围不同得出的结果也不一致，采用施工图模块处的计算配筋面积进行手工绘制梁施工图是可行的，而采用计算配筋简图进行手工配筋显然是不正确的，可能会存在安全隐患。
